Conheça seu computador e resolva problemas - Parte 1: Dispositivos internos e externos

Apresentação

Eis aqui, mais um daqueles cursinhos de hardware que você encontra na internet. Mas resolvi fazer com que isso fosse diferente, rápido e sem dor. É voltado para aquelas pessoas que acham o serviço de manutenção muito caro e entender porque eles cobram um absurdo - muitos ficarão muito chateados.

Enfim, acho que certos técnicos "trocadores de peças" cobram muito caro para fazer uma manutenção que, na maioria dos caso, é simplesmente preventiva. Ou quando seu computador presisa ser formatado e é cobrado R$70, R$90 até R$100. O programa de formatação (ao menos do Windows) faz tudo sozinho, sem precisar de grandes conhecimentos: um absurdo!!! O programa na maioria das vezes nem mesmo é original (e muitos ludibriam os clientes dizendo que é original quando é crackeado).

Não será um curso altamente detalhado, nem vou torná-los "técnicos trocadores de peças". Mas apenas introduzir conhecimentos básicos e informá-los de maneira correta para que certos casos, não se tornem dores de cabeça.

Quantas partes tem um computador?
Todos deveriam saber do que é formado um computador, interno e externamente. O que podemos ver do computador, quando ele está instalado e funcionando, são os componentes externos. Estes são divididos em dispositivos de entrada, saída, processamento e armazenamento.

São eles:

Dispositivos de entrada:
Teclado, mouse, microfone...

Dispositivos de saída:
Monitor, impressora, caixas de som

Processamento:
CPUs

Armazenamento:
HDs externos, Gravadoras USB, PenDrives

Neste assunto, os dispositivos se referem à maneira que o dados são manipulados.

Veja um exemplo bem claro:
O microfone é um dispositivo de entrada, porque entramos com nossa voz nele para usarmos como queremos na CPU (dispositivo de processamento). É exibido nas caixas de som (dispositivo de saída), que emitem a gravação nos auto-falantes. Enfim, podemos gravar no PenDrive (dispositivo de armazenamento) para que possamos usar em outro local.

Dispositivos internos
Estes estão dentro do gabinete (CPU é como chamamos, mas é errado chama-lo assim. Depois você saberá porquê). Este é formado por 5 partes principais:

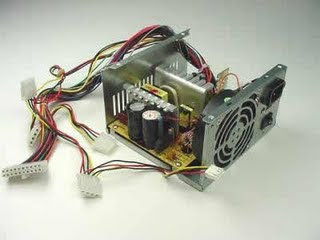

Fonte

É responsável pelo controle da energia que irá correr pelos demais circuitos. Ele transforma a enrgia que chega na sua casa de forma bruta (geralmente 127 ou 220 volts) em vários canais de corrente. alguns dispositivos, principalmente os mecanicos, exigem mais energia e outros, como a memória exigem menos.

É bem mais complexa do que uma simples fonte de telefone sem fio, por exemplo. Possue vários fios coloridos que saem da fonte, cada uma com uma voltagem e corrente diferente. Hoje, praticamente todas as fontes vem no padrão ATX (Advanced Technology Extended, criada em 1995 pela Intel), com 20 ou 24 pinos, dependendo da necessidade da placa-mãe. Vem com extensões para ligar cada um dos dispositivos que necessitamos, como o HD, gravadores e a própria placa-mãe.

Possue uma ventoinha para o resfriamento da mesma pois, ela aquece tanto que há um risco de queima e incendio do mesmo (em raros caso). Esta é a peça na qual devemos ter mais atenção pois ela faz com que poeira e outros detritos sejam postas dentro da fonte.

Manutenção preventiva
Devemos fazer uma limpeza interna períodaca a cada 4 meses, dependendo do ambiente. Deve-se abrir a carcaça da fonte, tomando muito cuidado com os capacitores (peças que parecem pilhas, literalmente) pois estas acumulam energia por algum tempo. Com um pincel seco, devemos limpar toda a poeira entre as peças soldadas à placa e a ventoínha. Remonte a peça e reconecte todos os cabos nos seus devidos locais.

Placa-mãe

É a principal peça do gabinete. Nela são conectadas todas as outras peças do dispositivo de processamento, como a fonte, memória, processador e etc. Nela estão circuitos integrados que controlam todos os outros dispositivos. Os padrão mais usado é o ATX, o mesmo da fonte (geralmente, estes padrões são os mesmos entre eles).

Elas possuem barramentos de expansão. AGP, PCI e o PCI-Express são os que encontramos com mais facilidade. Elas servem para que possamos colocar novos dispositivos, como o SCSI, USB, MODEM, Placas de vídeo entre outras. Os barramento AGP é exclusivo para as placas de vídeo, que está sendo substituído gradativamente pelos barramentos PCI-Express.

Os processadores também tem seus conectores específicos. Cada empresa possue seu próprio conector, que muitos chamam de soquetes (sockets).

Exemplos:
Os sockets 462, 754 e 939 são nativos de processadores AMD.
Os sockets LGA 1156, 478, e 423 são nativos de processadores Intel.

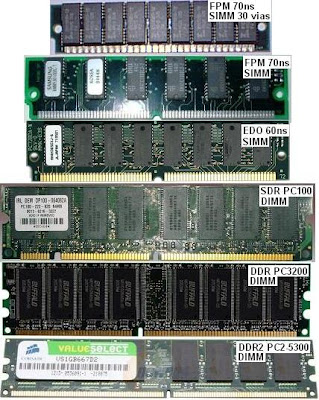

Há também, os slots de memória. Cada tipo de memória, possue um tipo diferente de conector. Os DIMM são os mais encontrados. Vem na forma DDR, DDR2 e etc. Mas há também os antigos SIMM e EDO. Cada um desses tipos de memória funcionam em diferentes velocidades e voltagens.

E não menos importante, os conectores IDE e SATA. Estes servem para conectar os HDs à placa-mãe, através de cabos finos. Os IDEs serão substituídos brevemente pelos SATAs, sendo o principal motivo de substituição, a velocidade e espaço ocupado pelos cabos. Tudo em nome do resfriamento do gabinete.

Manutenção preventiva
Para manutenção preventiva da placa-mãe, devemos dar atenção a limpeza. Alguns gabinetes contém ventoínhas que fazem acumular poeira na placa. Principalmente a ventoínha do cooler do processador. Geralmente, é a que mais sofre com sujeira ao redor.

Deve-se tomar cuidado na hora de reconectar os cabos, principalmente os IDE, pois há risco de perda do dispositivo com a inversão dos cabos. Cuidado também na hora de remoção e insersão do cooler do processador, além do encaixe da placa-mãe no gabinete. Cuidado também é necessário para não deixar parafusos na placa-mãe, evitando curto-circuito.

HD - Hard Disk

O hard disk é o dispositivo que é responsável por gravar todos os dados para que você possa acessá-los depois. É lá que você salva todos seus arquivos. Este dispositivo é o mais lento do computador, por se tratar de um dispositivo mecânico. Sua lentidão só é batida pela grandeza de capacidade de armazenamento de dados, podendo chegar a TERABYTES de capacidade. A menor delas é o Bit, uma unidade binária. Sua grandeza é medida em bytes.

São elas:
B - Bytes
KB - KiloBytes
MB - MegaBytes
GB - GigaBytes
TB - TeraBytes

É um dispositivo que não pode ser aberto em qualquer ambiente, pois dentro dele, existem discos de alumínio que giram em velocidades grandiosas - as vezes, até mais rápida que o motor de um carro, comparando em RPMs (Rotações Por Minuto). Uma pequena particula num disco deste, pode causar um prejuizo desastroso. Nem mesmo uma substituição da placa lógica é possível na maioria dos casos pois nenhum HD é igual ao outro.

Seus padrões são o IDE e o SCSI em transmissão paralela e o SATA em transmissão serial.

Seu substituto será o HD Flash, a mesma tecnologia disponível em PenDrive. Essa tecnologia é de velocidade superior ao HD convencional pois, não possue componentes mecânicos em sua estrutura - é totalmente digital.

Manutenção preventiva
Como é um dispositivo que não pode ser manuseado em amiente comum, a única coisa que se pode fazer nestes dispositivos é a limpeza com pincel.

CUIDADO AO RECONECTAR O CABO PARA NÃO COLOCAR INVERTIDO.
Uma das táticas usadas é colocar o fio 1 (que geralmente é destacado em vermelho) ao lado do fio vermelho do cabo que vem da fonte.

O assunto formatação e perda dados será discutido em outro tópico.

Memória

A memória é um dos dispositivos mais frágeis do computador, assim como o processador. Um simples toque com seu dedo num dos contatos pode queimar o dispositivo, por causa de eletricidade estática. O manuseio deste deve ser feito com todo cuidado. O uso de puseira anti-estática ou descarregamento em fio terra é obrigatóriamente necessária.

Sua velocidade é, geralmente, a mesma do barramento de processamento e sua capacidade de armazenamento é a mesma do HD.

O padrão DIMM é o mais usado. O tipo mais comum de encontrar é o DDR e DDR2. Cada tipo de pente possue apenas um jeito de conexão, sendo impossível (quando não sendo grosseiro) a inversão ou conexão de um tipo errado no slot - que é onde encaixamos a memória.

Manutenção preventiva
Pode-se usar álcool isopropílico e algodão para limpeza dos contatos. Mas neste caso, a borracha de apagar é a melhor amiga dos pentes de memória. Sim, uma simples borracha. Limpa-se os contatos com ela pois estes oxidam com muita facilidade. Esfregando a borracha nos contatos, pode-se obter um brilho, apontando para uma limpeza perfeita. É a unica maneira de fazer a manutenção preventiva dela.

Processador

O mais frágil dos dispositivos. Seus contatos são muito frágeis e a perda de um único deles pode resultar em perda da peça.

É o dispositivo que mais esquenta, dependendo da velocidade e voltagem que ele trabalha. Por isso, o uso de um cooler (ventoinha com um dissipador de calor de alumínio) se faz necessário. Quanto maior for a capacidade de resfriamento do cooler, melhor é a dissipação de calor desta peça, causando um aumento da vida útil deste dispositivo. O uso de pastas térmicas é um fator que ajuda muito no resfriamento, também.

Sua velocidade é medida em Hertz, possuindo nomenclaturas bem parecida com a dos dispositivos de armazenamento.

Manutenção preventiva
Por cer uma peça que não se pode abrir, o único jeito de fazer a manutenção dela é manter o cooler sempre limpo. É comum o acúmulo de sujeira, principalmente teias de aranhas entre a ventoínha e o dissipador de alumínio. A sujeira faz com que o ar que passa por entre as colunas de alumínio não tenham êxito no resfriamento da mesma.

O uso de pincel e jato de ar se fazem necessário no dissipador. A limpeza das palhetas da ventoínha tambpem é fundamental. O ideal é fazer uma limpeza bimestral, dependendo do ambiente onde se encontra o gabinete.. Não esqueça de usar pasta térmica entre o processador e o dissipador de alumínio.

Quando a sujeira afetar os contatos do processador, o uso de spray limpa-contatos ou mesmo álcool isopropílico é necessário. Nunca deixe cair pasta no socket, pois os resultados podem não ser nada bons. Se isso ocorrer, use este spray ou o álcool em conjunto com jato de ar com cuidado.

Conclusão
Percebeu quais foram todas as ferramentas utilizadas até agora?
Chaves, borracha, pincel, alcóol isopropílico e um spray limpa-contatos - além de informação, claro.

Até mesmo uma pessoa com o mínimo de conhecimentos pode fazer a limpeza do computador. Isso é a manutenção preventiva, tão cara.

Mas, se você acha que não consegue, ou mesmo ainda sim tem medo de cometer algum erro, principalemte com dispositivos frágeis como o processador e a memória, não os faça. As vezes, é melhor pagar caro numa manutenção preventiva dessas, do que pagar por outro dispositivo ou mesmo o computador, não é?

Até o próximo tópico...
